双级旋片真空泵维修方法和使用方法
旋片式真空泵的类型、特点、现在状况。了解使用要求，确定修理目标。
1.在进行维修之前，准备好检测手段。
2、判断故障，确诊故障。判断准，可省事。确诊要验证。
3、排除故障，先简后繁，先易后难。无须拆卸的不拆。真空泵机组以减少由于缺少专用工具和操作不当引起新的损伤，减少变化和跑合运转时间。一般的说，拼接式转子是不可拆卸的，否则形位公差就不保，转子就报废了。
4、有毒有害、有腐蚀性的泵，应请用户先行清洗，并告知必要的防护措施，以保障维修人员的健康。
5、故障分类
把故障分为运转故障和性能故障。
运转故障可包括泵不转，泵温太高，漏油，漏水，最大功率超标等。
性能故障可包括极限压力、极限全压力、抽气效率、噪声、喷油、气镇性能等不达标或不能满足要求。
6、故障判断与诊断例举
(1)泵不转。情况不明不能先开泵，以免加重故障。用手能盘动和不能盘动。
①泵能盘动而不转。原因可以是联轴器故障；打滑；电机接线有误；电机损坏；电源没电等。
②不能盘动或盘起来很重的，原因可以是因为起动泵温太低，泵油粘度太高；设计制造原因的停泵返油太多。水环真空泵油位太高引起的停泵返油太多(加油太多，或有水汽在泵中凝结，或在排气管中凝结的水流回泵中)；有异物在泵内(进气管中的焊渣、氧化物；旋片弹簧等泵零件的碎屑；旋片变形卡住；发生了咬合(铜套、转子、中壁、泵盖、定子、轴承)。
(2)泵温太高。指低级排气阀附近测得的最高油温超过使用说明书值。由于泵温升高会使泵油粘度大幅下降，并使泵油的饱和蒸汽压升高，使泵的极限压力升高和抽气效率下降；使橡胶件容易老化；热膨胀使运转间隙缩小，特别是某些非金属旋片的厚度方向和铜套内孔间隙，影响泵运转的可靠性。泵温太高的原因可以是泵温度太高，进气温度太高，进气冷却装置失效，泵长期连续运转入口压力太高；水冷泵冷却水量不足，循环水设计效果不佳；温控水量调节阀失效等。
(3)漏油。可以发生在轴封，油箱与泵零部件的密封面，放油塞、油标、油孔闷头、定子部件与支座的通孔连接处，气镇阀(例如2X-8)等部位。可由密封件老化，安装不当，损坏失效，表面不平整、有杂质、粗糙和铸件疏松等引起。如果停泵后返油，油会进入气镇阀，不关气镇阀可能会漏油。
自制橡胶垫时，一定要用耐油橡胶，要按照原设计形状，密封面太大时压不紧会漏油。
(4)漏水可以发生在水管接头，水套闷盖平面，放水孔螺塞，放水阀等处，水套钻穿，铸件缺陷，冻裂，也可能导致漏水。
(5)大功率超标。可由长期连续作入口压力太高、排气压力太高、杂物进人发生咬合、泵温太高、旋片等配合间隙太小、电压太高、泵液返入泵内太多等引起，会使电机损坏。应尽量避免在最大功率附近长期连续运转。如果表面有沉积物，要定期拆开清除。
(6)极限压力不达标。
可由外漏、内漏、油孔堵塞、泵油质量不良或污染变质、有水汽等可凝性物质、仪器仪表失真、泵运转不正常等引起。
2x旋片式真空泵的故障外漏较多时，化工泵排气口可看到白色蒸汽。油标处有较多气泡，手在排气口上可感到排气压力。低级排气阀处油面有较多气泡。功率会有所增加。这时，首先应检查气镇阀是否已关好。由于新泵出厂每台都在泵口测极限压力，所以如有外漏现象，应对泵口及管道、阀门、容器逐一检查。外轴封失效、油杯无油、油孔闷头漏气也可造成外漏。内漏可由泵内的运动间隙、排气阀座平面、排气阀的密封面、内轴封、泵盖平面、进气管、气镇阀密封件等引起。磨损、腐蚀、咬合会使运转间隙加大。油孔阻塞时，打开加油孔听，泵的噪声会较轻，在油箱密封良好的情况下，如果手在排气口上有被吸的感觉，排气阀可能失效。
如果泵油清洁，长期存放未用，可开气镇阀净化泵内水汽。若无效，要检杏仪表。若泵油发黄发白已乳化，可全开气镇，调大气镇量净化运转，必要时可在泵口放入适量气体运转，可加快净化过程。若抽入其他挥发性气体或液体，要及时换油，必要时请洗油箱。有些泵，在级间气道里会沉积泵液，为取得好的换油效果，要设法把沉积泵液排出。
天一双级旋片真空泵
 双级旋片真空泵，是抽除密封容器中的气体从而获得真空的主要设备。双级旋片真空泵，工作时用指定的机械真空泵油润滑及密封机件，主要用于抽除清洁空气和对油不起化学变化的气体，不适宜抽含氧过高的、有爆炸性的、对金属起腐蚀的和含有颗粒尘埃的气体。 旋片式真空泵，可供真空镀膜、灯泡、热水瓶、电子管、医疗、化工和实验室等各种真空作业用，此泵可单独使用，也可作为增压泵、扩散泵、分子泵的前级泵。 | ||||||||||||||||
| ----- 主要技术参数 ---- | ||||||||||||||||
|
 双级旋片真空泵，是抽除密封容器中的气体从而获得真空的主要设备。双级旋片真空泵，工作时用指定的机械真空泵油润滑及密封机件，主要用于抽除清洁空气和对油不起化学变化的气体，不适宜抽含氧过高的、有爆炸性的、对金属起腐蚀的和含有颗粒尘埃的气体。 旋片式真空泵，可供真空镀膜、灯泡、热水瓶、电子管、医疗、化工和实验室等各种真空作业用，此泵可单独使用，也可作为增压泵、扩散泵、分子泵的前级泵。 | ||||||||||||||||
| ----- 主要技术参数 ---- | ||||||||||||||||
|
 双级旋片真空泵，是抽除密封容器中的气体从而获得真空的主要设备。双级旋片真空泵，工作时用指定的机械真空泵油润滑及密封机件，主要用于抽除清洁空气和对油不起化学变化的气体，不适宜抽含氧过高的、有爆炸性的、对金属起腐蚀的和含有颗粒尘埃的气体。 旋片式真空泵，可供真空镀膜、灯泡、热水瓶、电子管、医疗、化工和实验室等各种真空作业用，此泵可单独使用，也可作为增压泵、扩散泵、分子泵的前级泵。 | ||||||||||||||||
| ----- 主要技术参数 ---- | ||||||||||||||||
|
 | ||||||||||||||||
| ----- 主要技术参数 ---- | ||||||||||||||||
|
 双级旋片真空泵，是抽除密封容器中的气体从而获得真空的主要设备。 双级旋片真空泵，工作时用指定的机械真空泵油润滑及密封机件，主要用于抽除清洁空气和对油不起化学变化的气体，不适宜抽含氧过高的、有爆炸性的、对金属起腐蚀的和含有颗粒尘埃的气体。 旋片式真空泵，可供真空镀膜、灯泡、热水瓶、电子管、医疗、化工和实验室等各种真空作业用，此泵可单独使用，也可作为增压泵、扩散泵、分子泵的前级泵。 | ||||||||||||||||
| ----- 主要技术参数 ---- | ||||||||||||||||
|

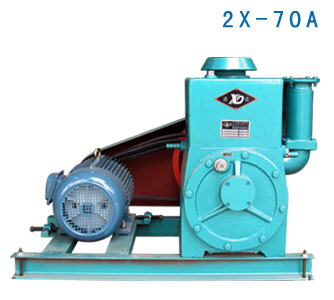

 ■具备2X-70A双级旋片真空泵的功能，是在原基础上改进的新一代真空获得设备，适应面更广。 ■对抽除含氧高（水份大），多粉尘，对真空泵油起反应，乳化及对真空泵零部件有腐蚀的气体有较大帮助。 ■排气阀关键件采用特殊钢制造，有较好的耐高温、抗疲劳能力。维修率低。 ■本泵具有泵油循环、过滤、沉淀结构。油路由电磁阀控制，更适宜启动频繁的行业使用。是脱泡行业最佳选择。 | |||||||||
| ----- 主要技术参数 ---- | |||||||||
|
