产品简介：

W型旋涡泵是单级悬臂式旋涡泵，泵的进、出口方向为垂直向上。旋涡式叶轮可在轴上沿轴向自由移动，以保证叶轮与泵体、泵盖之间的轴间间隙两侧相等，允许用纸垫调整间隙。泵的轴封形式分填料和单端面机械密封两种，泵和电动机合装在共同底座上。 W型旋涡泵用于输送温度-20℃～+80℃粘度不大于5E，无腐蚀性、无固体颗粒的液体。该泵具有体积小，重量轻，外观大方，W型旋涡泵便于维修的特点，适用于化工、石油、轻纺、电力和其它厂矿的工业生产用水，锅炉给水，暖气送水，高楼、消防、除热循环送水，制造冷冻防暑降温饮料及食堂、饮食业食具消毒的高压送水等广泛用途。该泵最大流量为14.4m3／h，最小流量为0.7m3／h；最大扬程为105m，最小扬程为20m；配套功率：最大为11kW，最小为0.75kW；转速均为2900r/min。

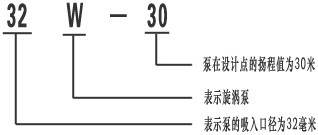

型号意义：

产品特点：

1、W型旋涡泵用于输送温度从-20℃～+80℃，粘度不大于5。E，无腐蚀性和具有腐蚀性的无固体颗粒的液体。
扬程范围：从15米至132米
流量范围：从0.36米3／时至16.9米3／时
2、W型旋涡泵共有十种型号：具体为20W-20，25W-25，32W-30，40W-10，50W-45，50W-45，65W-50，20W-65，25W-70，32W-72，40W-90。皆为单级悬臂式旋涡泵
3、W型旋涡泵过流部件的材料为HT20-40，铝铸铁和1Cr18Ni9Ti或Cr18Ni12M02Ti四种。(分别用材料代号H、J、B和M表示)
4、W型旋涡泵的密封形式有软填料密封和单端面机械密封。除WB和WM型泵用单端面机械密封外泵出厂时一律装软填料密封。如用户需要其它型式的轴封要在订货时说明。
5、W型旋涡泵的旋转方向：由泵往电机方向看为逆时针方向旋转

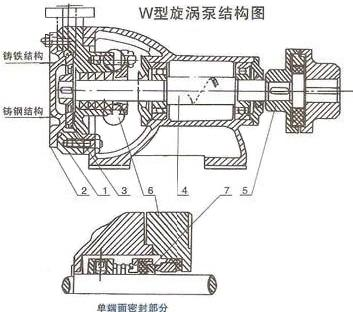

结构说明：

      W型旋涡泵的主要零件(风型结构)有1、泵体2、泵盖3、叶轮4、托架结合部5、爪型弹性联轴器6、填料压盖或者甲．端面密封端盖7、单端面密封部件(对于wM泵)。w型旋涡泵与电机合装存-底座上。泵的进、出口方向为斜朝上，经接弯变为垂直向上。
      叶轮在轴上是可以自由轴向移动的，以保证叶轮与泵体、泵盖之间的轴向间隙两侧相等。允许用纸垫来调整间隙．但纸垫必须放存泵盖出口处的石棉板垫的外面。
